¿Cómo optimizar la refrigeración de los reactores industriales?

Integración de la criogenia en un reactor industrial

¿Por qué el nitrógeno líquido tiene características de refrigeración superiores a los fluidos tradicionales?

El nitrógeno líquido (-196 °C) garantiza un enfriamiento de forma casi inmediata durante reacciones fuertemente exotérmicas. Esta técnica aprovecha las características térmicas del nitrógeno para aportar grandes cantidades de frigorías. A diferencia de las soluciones con sistemas de refrigeración mecánica y frío industrial, la criogenia asegura la máxima flexibilidad y eficiencia para necesidades puntuales de gran potencia térmica. Se trata de una solución ampliamente utilizada para la producción de compuestos sensibles.

¿Cómo dimensionar el sistema de refrigeración criogénica de un reactor?

El dimensionamiento se basa en el cálculo eficiente de la demanda térmica en frigorías en relación con el gradiente térmico máximo en calorías entre el fluido de transferencia térmica y el medio de reacción. Además, el cálculo integra las características térmicas de las paredes del reactor con respecto a la potencia de la reacción exotérmica. Asimismo, el dimensionamiento del intercambiador de nitrógeno líquido toma como referencia la presión útil necesaria para compensar la contracción de los gases durante la refrigeración.

Marco normativo para la seguridad de las instalaciones de refrigeración con el uso de nitrógeno criogénico en los reactores

¿Qué marco normativo regula el riesgo principal en el uso de nitrógeno líquido?

Al utilizar nitrógeno criogénico en un intercambiador para la refrigeración de un reactor, el nitrógeno se vaporiza tras enfriar el fluido de transferencia térmica. Este nitrógeno gaseoso exige el cumplimiento de un marco de seguridad riguroso asociado al riesgo de anoxia (asfixia por falta de oxígeno respirable en el aire). Para garantizar la seguridad de los trabajadores, normativas rigurosas regulan estos riesgos en los diferentes procesos industriales, las cuales imponen:

• La instalación de sistemas de detección de oxígeno.
• La aplicación de procedimientos rigurosos, así como la formación de los colaboradores.

¿Por qué el nitrógeno criogénico favorece la reducción de las emisiones de gases de efecto invernadero (GEI)?

El nitrógeno líquido permite reducir eficazmente las emisiones de gases de efecto invernadero (GEI), a diferencia de los fluidos convencionales empleados en la refrigeración mecánica (como los CFC). Su almacenamiento en tanques criogénicos no está sujeto a normativas sobre sustancias con impacto climático, por lo que no requiere declaraciones ni notificaciones ante las autoridades.

Elección de la estrategia de refrigeración del reactor

¿Por qué elegir una doble camisa compartimentada?

Las dobles camisas compartimentadas permiten seleccionar de forma más fácil las zonas con gradiente térmico en relación con el volumen de carga. Esto optimiza el tiempo de respuesta térmica mejorando su rendimiento, gestionando las frigorías en las zonas útiles en lugar de refrigerar áreas donde no hay carga. En el sector químico, esta flexibilidad de operación y funcionamiento es esencial para gestionar reacciones con volúmenes variables, ofreciendo la ventaja de contar con un gradiente térmico homogéneo que evita la aparición de puntos calientes capaces de deteriorar el producto o comprometer la seguridad del proceso.

¿Qué ventajas presentan los serpentines sumergidos?

Los serpentines sumergidos ofrecen una superficie de intercambio directa en el medio de reacción. Se utilizan concretamente en reacciones altamente exotérmicas en las que la pared del reactor ya no aporta una respuesta suficiente. Aunque su limpieza presenta dificultades particulares, su capacidad para disipar la energía térmica rápidamente favorece su aplicación en producciones por lotes. En Europa, su diseño debe cumplir imperativamente con la directiva PED (Pressure Equipment Directive) para garantizar la integridad de los equipos a presión.

Sinergia entre la refrigeración criogénica y la inertización de tanques de productos

¿Cuál es el principio de funcionamiento para utilizar nitrógeno líquido en la inertización de reactores?

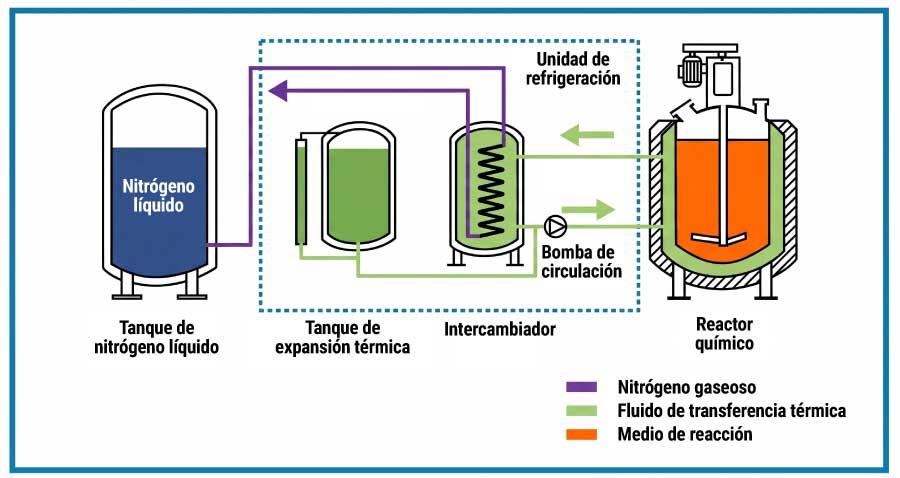

El nitrógeno líquido tiene las características de un fluido criogénico; al estar en estado líquido a -196 °C, aporta grandes cantidades de frigorías, lo que favorece la termorregulación de los fluidos de transferencia térmica. El nitrógeno líquido, utilizado en el intercambiador, absorbe una gran cantidad de energía mediante la disipación de frigorías. El calor producido por la reacción exotérmica absorbe estas frigorías, lo que conlleva la vaporización del nitrógeno líquido. El nitrógeno gaseoso generado tiene todas las características necesarias para la inertización de los tanques químicos de productos líquidos o sólidos.

¿Cumple la calidad del nitrógeno gaseoso producido con los estándares de calidad para la inertización?

El nitrógeno líquido utilizado para la refrigeración de los reactores presenta las características de un producto criogénico, es decir, un bajo nivel de impurezas con valores rigurosos de contenido de humedad. Al vaporizarse mediante el aporte de calor de la reacción exotérmica, el nitrógeno gaseoso obtenido cuenta con una calidad que permite inertizar cualquier almacenamiento de productos líquidos o sólidos sin ninguna restricción de calidad. Esto supone una ventaja para la tecnología de refrigeración de reactores con nitrógeno líquido frente a la refrigeración mecánica, ya que permite reutilizar uno de los servicios en el marco de una aplicación muy habitual en el sector químico.
