¿Qué tamaño de botella de gas elegir para el laboratorio?

Garantice la fiabilidad de sus análisis sin descuidar su comodidad diaria. Esta guía le ayuda a elegir, de entre las diferentes botellas existentes, el tipo de envase (tamaño de la botella y tipo de válvula) que mejor se adapte a sus necesidades.

Lectura: 10 min

La gama más amplia del mercado de gases puros y mezclas en stock para tus aplicaciones de laboratorio - ALPHAGAZ™

Todos conocemos ese momento de frustración: lanzar una secuencia de análisis un viernes por la tarde y descubrir el lunes por la mañana que la botella de helio está vacía. O, lo que es peor, el desafío de tener que desplazar una botella de 80 kg en un laboratorio congestionado.

Elegir el tamaño de la botella es una decisión operativa clave, no solo un dato más en su orden de compra. La botella es un elemento fundamental para preservar la calidad del producto y la protección de sus instrumentos; es lo que determina su comodidad de trabajo y su seguridad diaria, permitiéndole garantizar la fiabilidad de sus resultados analíticos.

Para responder de forma concreta a la pregunta "¿qué tamaño de botella de gas elegir para el laboratorio?", los expertos de Air Liquide han diseñado esta guía para profesionales, donde se explican detalladamente los diferentes formatos y tamaños de botellas de gas.

¿Qué botella necesita realmente?

¡Antes de hablar del tamaño, hablemos de su especialidad! El uso determina el envase. Dependiendo de si realiza cromatografía de vanguardia o cultivos celulares y del tipo de recipientes que usa, sus necesidades de autonomía y pureza difieren radicalmente.

Principales tipos de aplicaciones en el laboratorio

Para elegir el envase adecuado de acuerdo con su aplicación, identifique primero su perfil de consumo entre estas categorías:

Instrumentación analítica (GC, HPLC, ICP):
- Necesidad: muy alta pureza y estabilidad.
- Gases: helio, nitrógeno, hidrógeno (gases portadores) o argón (plasma ICP).
- Consejo: estos instrumentos consumen gas de forma continua. Priorice las grandes capacidades (L50 o bloques) para evitar interrupciones en el suministro, o el uso de generadores, especialmente para el nitrógeno.
Calibración:
- Necesidad: precisión absoluta y portabilidad.
- Gases: mezclas complejas (NO, CO, SO₂).
- Consejo: a menudo, las botellas (cilindro) deben desplazarse hacia el instrumento. Los formatos compactos (S05, S11) o portátiles son ideales para estas intervenciones puntuales.
Creación de atmósferas (cultivos celulares, cámaras de guantes):
- Necesidad: grandes volúmenes y fiabilidad.
- Gases: CO₂ (incubadoras), nitrógeno/argón (inertización).
- Consejo: En el caso de las incubadoras, una interrupción puede ser fatal para los cultivos. Asegure el suministro con botellas específicas (ej: gama BIO) en formato L50 con inversor automático.

¿Qué tamaño de botella de gas de laboratorio elegir?

Es la cuestión logística número uno. Elegir un tamaño demasiado grande congestiona el laboratorio; elegir uno demasiado pequeño multiplica las operaciones de riesgo.

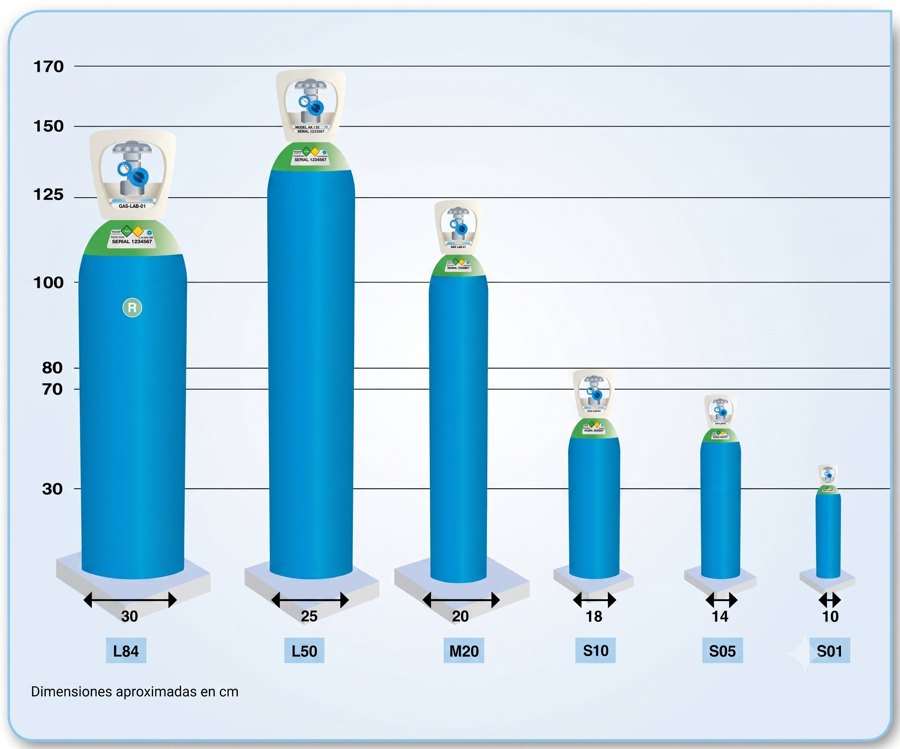

Las botellas de gas de laboratorio de Air Liquide están disponibles en diferentes tamaños para responder a los consumos de cada producto. Las dimensiones indicadas aquí son orientativas y corresponden a los tamaños más habituales. Los diferentes tipos de botellas (cilindros) disponibles se indican en las fichas de producto de los respectivos gases de este catálogo. Una de las grandes ventajas de elegir el formato correcto es la optimización del espacio y la ergonomía. Aquí tiene una tabla comparativa que incluye información de los diferentes tamaños de botellas basada en los estándares de Air Liquide para ayudarle a decidir:

Formato (Air Liquide)	Dimensiones aprox. (diám. / altura)	Peso (botella llena)	Autonomía aprox. (a 200 bar)*	Perfil de uso ideal
S01 (El formato "ultraportátil")		~5 kg		Intervenciones y trabajo de campo Perfecto para la calibración móvil de detectores o pruebas puntuales en vitrina de gases. Se transporta fácilmente a mano.
S05 (El formato "Portátil")	~50 cm altura Ø 14 cm	~7 a 10 kg	~1 m³	Intervenciones y trabajo de campo Perfecto para la calibración móvil de detectores o pruebas puntuales en vitrina de gases. Se transporta a mano.
S11 (El formato "Compacto")	~70 cm altura Ø 18 cm	~15 a 20 kg	~2,1 m³	Bajo poyata Ideal para laboratorios con espacio reducido o con un consumo moderado (ej. gas de colisión en ICP-MS). No requiere el uso de carros de transporte pesados.
M20 (El formato "Estándar")	~1 m altura Ø 20 cm	~30 a 40 kg	~4 m³	La opción equilibrada Ofrece una autonomía adecuada para un solo cromatógrafo. Puede ser manipulada por una sola persona (siempre con precaución).
L50 (El formato "Industrial")	~1,60 m altura Ø 25 cm	~70 a 80 kg	~10 m³	Suministro centralizado El estándar para los gases portadores (He, N₂, Ar). Indispensable para ICP o FID en continuo. ¡Atención! Carro porta-botellas y cadena de seguridad obligatorios
Cadre (V09 : 9 botellas L50 / V18 : 18 botellas L50)	~2 m altura 117 cm long	>700 kg	~89 a 180 m³	Red de suministro del edificio Para alimentar una planta completa o una central de gases. Instalado directamente por el equipo de logística; no requiere manipulación cotidiana.

*Nota: La autonomía real varía según el gas (la compresibilidad difiere entre el He, el N₂ y el CO₂). Los productos de Air Liquide se suministran en botellas de acero al carbono, aluminio o acero inoxidable, en función de su compatibilidad con los materiales. Para los gases que no son compatibles con los materiales convencionales, las paredes de la botella se someten a un tratamiento especial de pasivado.

Consejo experto: si consume de media más de una botella L50 al mes, considere la transición a bloques de 9 o 18 botellas. Estas unidades están montadas en una estructura metálica equipada con un cáncamo de elevación en la parte superior y están interconectadas mediante un colector con una única válvula de salida de gas.

Para necesidades de volúmenes muy elevados de forma continua, considere la opción de generadores on-site (para N₂, H₂ o Aire). Esta alternativa no solo garantiza la fiabilidad y la calidad requeridas, sino que también reduce los riesgos asociados a la manipulación.

Etiqueta de una botella: identifique correctamente su producto

La etiqueta de la ojiva (llamada "banana")

Saber leer una botella es la primera regla de seguridad, de calidad y de protección, no solo para sus instalaciones, sino también para usted y sus colaboradores. La información está dividida en dos zonas distintas en la botella, que responden a normativas diferentes.

Situada en la parte superior de la botella (la ojiva), esta etiqueta amarilla curva responde a las obligaciones reglamentarias de transporte y seguridad (ADR/CLP). No detalla las especificaciones analíticas específicas, pero proporciona la información vital para su manejo:

Identificación de peligros: los pictogramas en forma de rombo (ej.: llama, botella de gas, calavera).
Identificación reglamentaria: para las mezclas, aquí se indica la lista de componentes que contribuyen a la peligrosidad.
Gestión de riesgos: las indicaciones de peligro (Frases H) y los consejos de prudencia (Frases P).
Trazabilidad logística: el nombre y la dirección del fabricante, así como el número de lote para consultar el historial de producción.

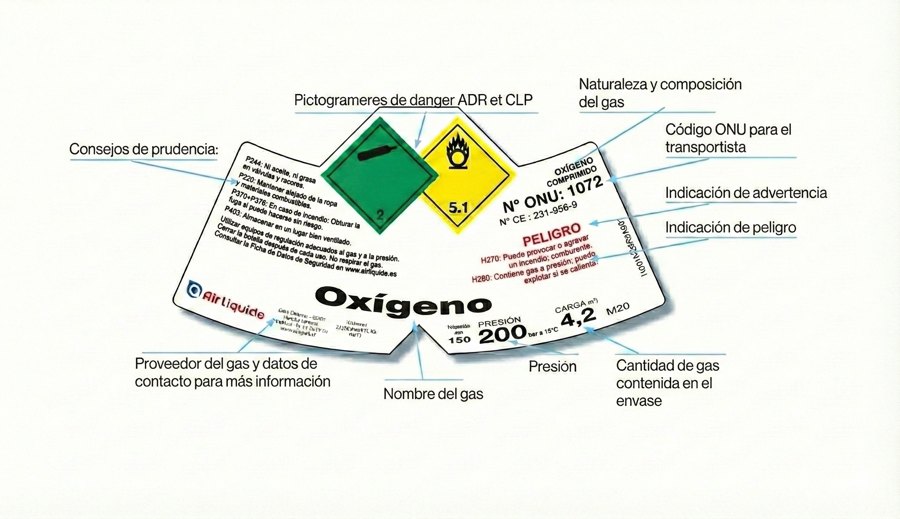

Etiqueta de la ojiva de una botella de gas

El color de la ojiva

La norma EN 1089-3 estandariza la identificación de las botellas de gas en Europa.
Para los gases puros, esta norma impone un código de colores específico aplicado únicamente en la ojiva, según el riesgo principal del contenido (tóxico, inflamable, etc.). Esta norma excluye los bloques. Las botellas conformes se distinguen por dos letras "N" marcadas en la ojiva; la ausencia de este marcado indica el cumplimiento de normativas anteriores.

Normas generales

Principales colores de "riesgo"	"Riesgo"	Aplicable
Amarillo	Tóxico y/o corrosivo	A los siguientes gases puros: amoniaco, arsina, tricloruro de boro, trifluoruro de boro, monóxido de carbono, cloro, diclorosilano, bromuro de hidrógeno, cloruro de hidrógeno, fluoruro de hidrógeno, sulfuro de hidrógeno, monóxido de nitrógeno, dióxido de nitrógeno, trifluoruro de nitrógeno, fosfina, tetrafluoruro de silicio, dióxido de azufre y hexafluoruro de tungsteno.
Rojo	Inflamable	A los siguientes gases puros: 1,3-butadieno, n-butano, isobutano, 1-buteno, cis-2-buteno, trans-2-buteno, isobutileno, 1-butino, deuterio, dimetilamina, dimetiléter, etano, etileno, hidrógeno, metano, cloruro de metilo, metilmercaptano, propadieno, propano, propileno y silano.
Azul claro	Oxidante	Mezclas más oxidantes que el aire.
Verde brillante	Asfixiante o inerte (no tóxico, no corrosivo, no inflamable, no oxidante)	A los siguientes gases puros: Aire, clorodifluorometano (R22), hexafluoroetano (R116), kriptón, neón, octafluorociclobutano (RC318), octafluoropropano (R218), hexafluoruro de azufre, tetrafluoroetano (R134A), tetrafluorometano (R14), trifluorometano (R23) y xenón.

Color	Gas
Marrón rojizo	Acetileno
Blanco	Oxígeno
Azul	Protóxido de nitrógeno (N₂O)
Verde oscuro	Argón

Color	Gas
Negro	Nitrógeno
Gris	Dióxido de carbono (CO₂)
Marrón	Helio

Color

Gas

Negro

Nitrógeno

Gris

Dióxido de carbono (CO₂)

Marrón

Helio

Ficha de especificaciones (o ficha del producto) adjunta a las botellas de gases puros.

Casos particulares
Para las mezclas de gases con doble riesgo, la ojiva muestra el color del peligro principal, al cual se le puede añadir el del riesgo secundario (ej.: rojo añadido al amarillo para tóxico/inflamable). Si hay dos colores presentes, estos se aplican siguiendo patrones estrictos: bandas horizontales (una sobre otra) o segmentos verticales alternos. Tenga en cuenta que estos formatos pueden variar según el país y que estas reglas no se aplican a las botellas destinadas al ámbito sanitario.

La ficha de especificaciones (o Ficha de Producto)

Es el compromiso contractual del catálogo (ej.: ALPHAGAZ™ 1). La ficha de producto se adjunta a las botellas de gases puros de la gama de gases especiales de alta calidad ALPHAGAZ™. Proporciona toda la información sobre la garantía y la trazabilidad de la botella, y define los valores máximos garantizados de impurezas que el producto puede contener.

Esta es la información que incluye:

Especificaciones del producto.
Número de lote.
Presión.
Plazo de garantía del producto.
Tamaño del envase (S11, M20, L50, etc.).
Volumen de gas contenido en la botella.
Así como consejos de seguridad y de manejo.

El Certificado de Análisis

Es un documento específico vinculado a su botella (mediante su número de lote). En él se refleja el valor real medido en el laboratorio de producción. Cada botella de mezcla de gases se entrega con su propio certificado, en el que se detallan las características de la mezcla, la información de trazabilidad y las garantías.

¿Tiene alguna pregunta sobre la elección del tamaño de botella adecuado para su laboratorio?

Contacte con un experto Pida un presupuesto

El equipamiento tecnológico: mucho más que una simple válvula

La pureza de su gas (ALPHAGAZ™ 1 o ALPHAGAZ™ 2) se ve comprometida si este se contamina desde el momento de la apertura. El equipamiento de la botella es su primera línea de defensa contra la contaminación.

La tecnología SMARTOP™: su garantía de tranquilidad

Las botellas ALPHAGAZ™ están equipadas con la válvula inteligente SMARTOP™. Estas son las razones por las que facilitará su día a día:

Palanca On/Off: se acabaron los volantes bloqueados. Un solo gesto basta para abrir o cerrar el paso de gas, algo crucial en caso de emergencia.
Manómetro de presión permanente: permite visualizar el nivel de gas sin necesidad de montar un reductor de presión. Ideal para el inventario de los viernes por la tarde.
Válvula de Presión Residual (RPV): es la función más crítica. Impide que la botella se vacíe por completo, garantizando que no entre aire ambiente que pueda contaminar el interior.

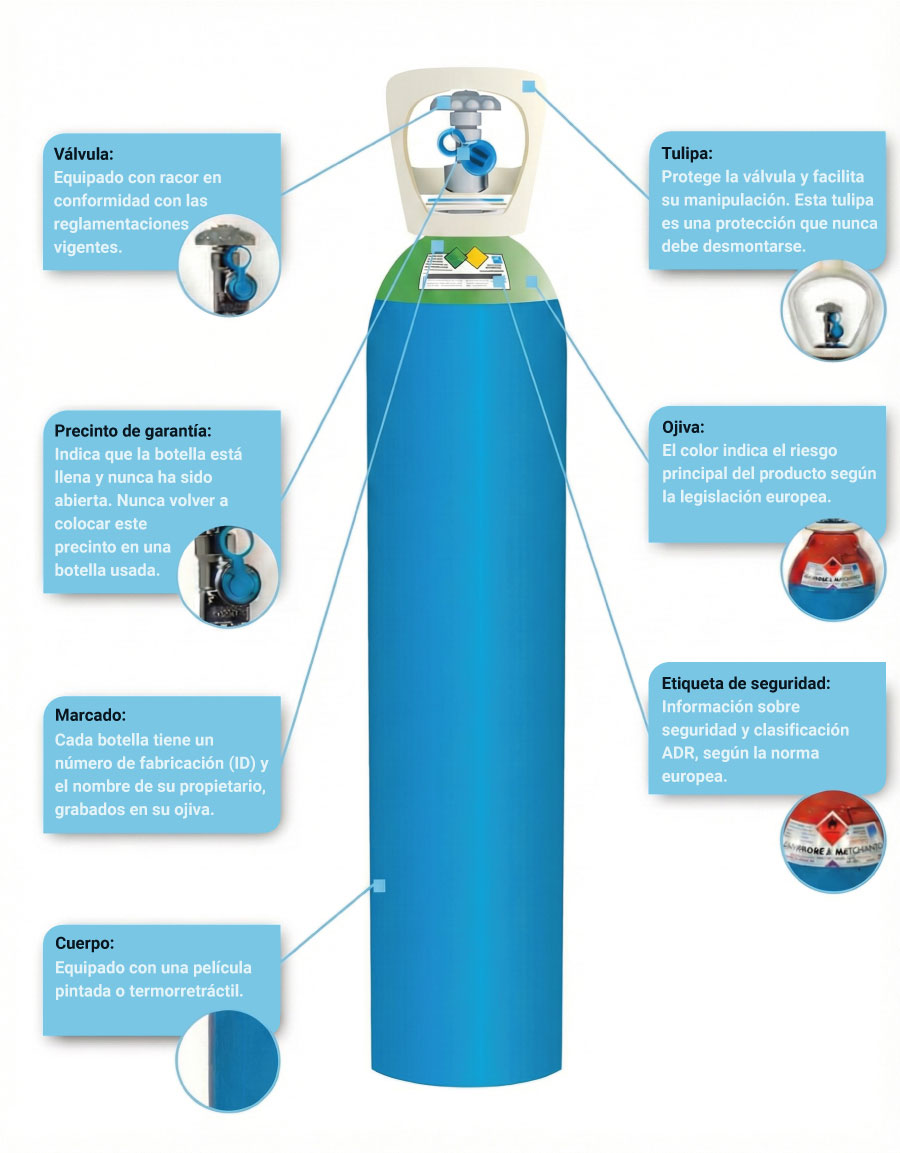

Ilustración de una botella de gas típica con descripción del equipo y etiquetado.

Para las mezclas: elija LABTOP™ para un mayor rendimiento

Para las mezclas de calibración complejas, la válvula LABTOP™ integra directamente el reductor de presión. Ya no tendrá que enroscar o desenroscar equipos: la botella está lista para su uso, eliminando los riesgos de fuga o de un montaje incorrecto.

Fecha de prueba hidráulica y fecha de caducidad

La gestión de las fechas es crítica para evitar derivas instrumentales.

Fecha de prueba hidráulica

Es necesario distinguir la fecha de caducidad de la mezcla de gas de la fecha de prueba hidráulica (también conocida como retestado) de la botella, una información reglamentaria grabada o inscrita en el envase (ojiva o etiqueta). Aunque su gas siga siendo válido, la botella en sí está sujeta a una inspección periódica obligatoria para garantizar su resistencia mecánica a la presión. Si esta fecha de prueba hidráulica ha vencido, la botella debe ser devuelta obligatoriamente a Air Liquide. Ya no es posible utilizarla con total seguridad sin someterla a un nuevo control técnico. Anticiparse a este vencimiento es un hábito de seguridad esencial para evitar cualquier riesgo en su laboratorio.

Fecha de caducidad y elección del tamaño del envase

Al realizar su pedido, el plazo de garantía de estabilidad (o periodo de conservación) es un criterio de elección determinante para el formato de su botella. Este periodo, durante el cual Air Liquide garantiza que la mezcla se mantiene homogénea y conforme a las especificaciones, varía según la reactividad de los componentes (algunas mezclas están garantizadas por 36 meses, otras por mucho menos tiempo).

La relación con el tamaño del envase que debe elegir es directa: si opta por un formato de gran capacidad (tipo botella L50) para un gas con una estabilidad corta, corre el riesgo de superar la fecha de caducidad antes de haber consumido todo el contenido. En ese caso, el gas pierde su valor metrológico y resulta inutilizable. Lo ideal, en este supuesto, sería adquirir un tamaño tipo L20, por ejemplo.

Nota: La fecha de caducidad (Fecha de fabricación + Plazo de estabilidad) se indica sistemáticamente en el certificado de análisis o en la etiqueta del cuerpo de la botella. Una vez vencida esta fecha, los componentes pueden haber interactuado con las paredes (adsorción), invalidando cualquier calibración.

El consejo del experto: Para los gases reactivos con una vida útil limitada, priorice tamaños de envase más pequeños (tipo botellas de 1 u 11 litros). Adaptar el volumen del envase a su consumo real durante el periodo de garantía permite evitar el desperdicio y garantiza la fiabilidad de sus análisis hasta el final de la botella.

Preguntas frecuentes

Respuestas rápidas a sus dudas sobre el tamaño de sus botellas de laboratorio

P: ¿Qué tamaños de botellas hay disponibles?
R: Air Liquide ofrece una amplia gama que abarca desde la pequeña botella portátil (de S01 a L84 a 200 bar) hasta los bloques de gran capacidad para responder a cualquier necesidad de volumen de consumo.

P: ¿Cuál es la diferencia de peso entre una botella L50 de nitrógeno y una de helio?
R: La botella vacía pesa prácticamente lo mismo (~ 70-80 kg). Sin embargo, dado que el helio es mucho más ligero que el aire y el nitrógeno tiene un peso similar a este, la diferencia de peso "llena" es mínima en comparación con el peso del acero. Por seguridad, todas las L50 deben tratarse como cargas pesadas que requieren obligatoriamente el uso de un carro.

P: ¿Cómo puedo identificar el contenido y los peligros de una botella?
R: La identificación rápida y segura se realiza mediante varios elementos visuales estandarizados presentes en la botella:

La ojiva (parte superior de la botella): el color indica el peligro principal del producto según la normativa europea (ej.: amarillo para tóxico/corrosivo, rojo para inflamable, verde brillante para inerte, etc.).
La etiqueta de seguridad: proporciona información de seguridad, la clasificación ADR y el contenido exacto.
El marcado: grabado en la ojiva, indica el número de fabricación y el propietario.

P: ¿Qué equipamiento de seguridad incluye una botella?
R: Cada botella está equipada para garantizar la integridad del producto y la seguridad del usuario:

Válvula: cuenta con una conexión conforme a las normas vigentes.
Tulipa: fija o extraíble, protege la válvula y facilita el manejo; si es fija, nunca debe desmontarse.
Precinto de seguridad: una cápsula de plástico sobre la válvula garantiza que la botella está llena y no ha sido abierta previamente.

P: ¿Puedo almacenar mis botellas ALPHAGAZ™ al sol?
R: Se recomienda que el almacenamiento de las botellas se realice al abrigo de la luz solar directa y a una temperatura inferior a 50 °C. Un calentamiento exterior excesivo aumenta la presión interna y, en el caso de mezclas complejas, puede afectar a la estabilidad o a la homogeneidad del gas.

P: ¿Qué significa la mención "SMARTOP" en mi factura?
R: Significa que su botella está equipada con la válvula ergonómica con palanca on/off, manómetro de presión permanente y válvula de presión residual, lo que ofrece una seguridad y facilidad de uso superiores a las válvulas estándar.

Preguntas frecuentes adicionales sobre ¿cómo elegir su botella de gas de laboratorio y su modo de suministro?
