¿Cómo elegir su reductor de presión de gas de laboratorio?

¿Por qué es esencial un reductor de presión para la seguridad?

El uso de estos equipos ofrece un amplio abanico de ventajas técnicas para el control de la presión de los gases en su laboratorio. La función del reductor de presión va más allá de la simple mecánica de fluidos. Contribuye al buen funcionamiento de sus equipos y al correcto proceso analítico, así como a la protección del personal del laboratorio.

¿Cuáles son los riesgos asociados a una mala elección del reductor de presión de gas de laboratorio?

Descuidar la elección del reductor de presión de gas de laboratorio expone las instalaciones a tres niveles de riesgos principales que no solo afectan a la precisión de sus resultados en diversas aplicaciones analíticas como pueden tener otros tipos de riesgos:

1. Riesgos relacionados con las condiciones de seguridad (factor humano): utilizar un reductor de presión inadecuado para la naturaleza del gas (ej.: un reductor de latón para un gas corrosivo como el amoníaco) o para la presión (conectar un reductor de 200 bar a una botella de 300 bar) puede provocar fugas masivas o incluso una rotura mecánica violenta.
2. Riesgos relacionados con la calidad (contaminación): esta es la trampa invisible. Un reductor de presión de calidad industrial utilizado para el análisis de trazas (ppb) desprenderá impurezas (humedad, hidrocarburos) procedentes de su membrana o de sus juntas. Resultado: su gas ALPHAGAZ™ pierde su pureza nada más salir de la botella, alterando sus líneas de base en cromatografía y, por tanto, sus mediciones.
3. Coste e impacto material: una sobrepresión accidental debido a un reductor de presión defectuoso puede destruir las columnas capilares de un equipo de análisis o los detectores sensibles. El coste de sustitución del instrumento supera con creces el ahorro obtenido con la compra de un reductor de «gama baja». Además, un reductor con fugas supone una botella que se vacía rápidamente durante el fin de semana, lo que provoca costosas paradas de producción.

Descripción, función e importancia del reductor de presión de gas de laboratorio para la seguridad

Para comprender su importancia, es necesario observar cómo funciona el mecanismo interno de un reductor de presión:

El reductor de presión no es una simple válvula, es un elemento transformador de presión dinámica. La misión de este sistema es recibir una presión de entrada variable (P1: la botella pasa de 200 bar a 10 bar con el paso del tiempo) y entregar una presión de salida (P2) perfectamente estable y constante, protegíendo la integridad del diafragma interno del equipo.

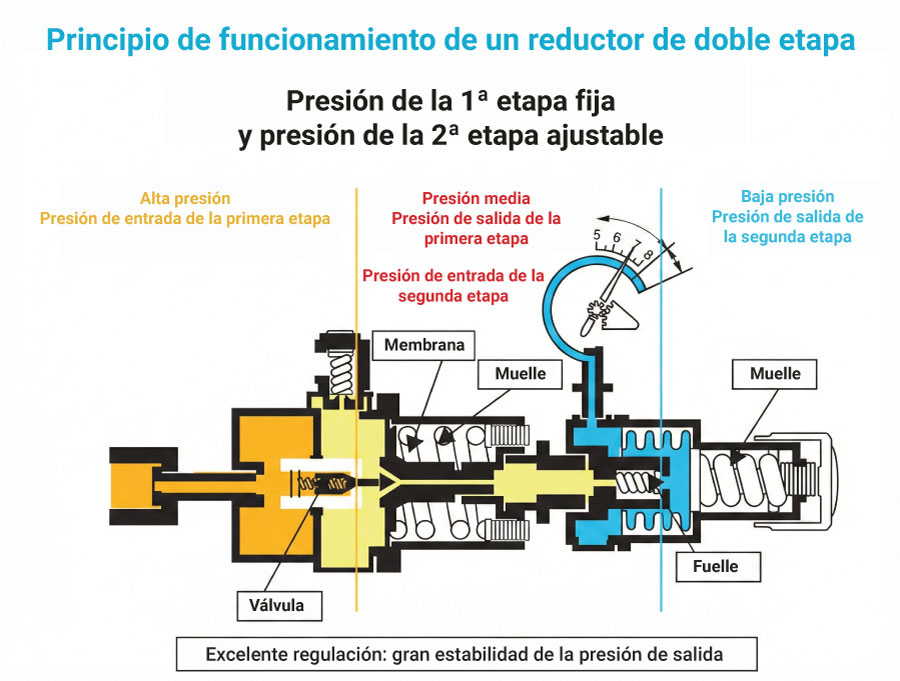

Para el laboratorio, recomendamos específicamente la tecnología de doble etapa (o doble expansión).

• El principio: el gas se somete a dos reducciones de presión sucesivas dentro del mismo cuerpo.
• La ventaja crítica: a diferencia de un reductor de simple etapa, la presión de salida no varía a medida que la botella se vacía. Así se evita el efecto de «deriva» que obliga al técnico a reajustar la presión constantemente. Es la garantía de una repetibilidad perfecta.

¿Cómo elegir el reductor de presión adecuado para su botella de gas de laboratorio?

La elección del modelo de reductor de presión de gas para laboratorio no se puede improvisar. Para garantizar el máximo rendimiento, el equipo debe responder a un pliego de condiciones físico-químicas que los hace ideales para el trabajo de alta precisión. Air Liquide ofrece una amplia gama de reguladores diseñados para maximizar el rendimiento en sus aplicaciones más críticas. Nuestras soluciones cuentan con un estricto control de calidad y son ideales para dar respuesta a sus necesidades.

Criterios de selección

Según nuestros estándares de expertos, estas son las variables no negociables que debe tener en cuenta para elegir su reductor de presión de gas de laboratorio:

• Naturaleza del gas: ¿Inerte, inflamable, comburente o corrosivo? -> define los materiales: latón, latón cromado o acero inoxidable.
• Pureza del gas: ¿Industrial, ALPHAGAZ™ 1 (análisis %) o ALPHAGAZ™ 2 (análisis ppm/ppb)? -> define el tipo de membrana: caucho frente a acero inoxidable/Hastelloy.
• Presión de entrada: ¿Botella estándar (200 bar) o alta presión?
• Presión y caudal de uso: ¿qué requisitos tiene el instrumento?
• Racor de salida: ¿Oliva, doble virola (compresión), NPT?
• Entorno: ¿Laboratorio limpio o zona corrosiva?

Para simplificar este proceso, utilizamos un enfoque en dos pasos: 1) el diagnóstico de la situación actual y 2) la definición de la nueva necesidad.

Lista de comprobación práctica en 5 preguntas para saber si puedo utilizar un reductor de presión existente

¿Ha encontrado un reductor de presión en un cajón en su laboratorio? No lo monte a ciegas. Utilícelo sólo tras este diagnóstico de expertos para reducir el riesgo de contaminación:

1. «¿Este reductor de presión se ha utilizado para un gas incompatible con mi necesidad?»
   • Diagnóstico: si el reductor se ha utilizado para un gas corrosivo, es probable que su interior esté dañado. Si se ha utilizado para aceite o aire comprimido, está contaminado y prohibido para el oxígeno (riesgo de inflamación) o gases puros (contaminación). En caso de duda, descártelo.
2. «¿Está en buen estado?»
   • Diagnóstico: inspeccione los manómetros (¿están rotos o doblados?), la rosca de entrada (¿presenta golpes o virutas?) y el mando de regulación (¿gira suavemente sin ofrecer resistencia?). Un deterioro exterior suele sugerir un fallo interno.
3. «Si estaba guardado, ¿se ha almacenado correctamente?»
   • Diagnóstico: ¿están los orificios (entrada/salida) protegidos con sus tapones? De lo contrario, habrán entrado polvo y humedad. Para un análisis crítico, este reductor de presión es una fuente de contaminación.
4. «¿La conexión se realiza de forma natural? ¿Es el racor adecuado para mi botella?»
   • Diagnóstico: no fuerce nunca. En España los racores están diseñados con sistemas de seguridad para evitar errores (diferentes tipos según si el gas es inerte, inflamable o comburente). Si no se puede enroscar a mano al principio, no es el reductor de presión adecuado. El uso de adaptadores está totalmente desaconsejado por seguridad.
5. «¿Está lo suficientemente limpio para mi análisis?»
   • Diagnóstico: un reductor antiguo con una membrana de elastómero porosa va a «desprender» contaminantes. Para el uso de ALPHAGAZ™, solo es aceptable un reductor de presión limpio con membrana metálica.

Checklist práctica para elegir mi nuevo reductor de presión

Si el reductor de presión existente ha sido descartado, así es como debe definir su necesidad para optimizar el proceso de solicitación de uno nuevo (basado en el método «definición de la nueva necesidad»):

1. «¿Cuál es el gas?»
   • Acción: identifique el gas para determinar la compatibilidad de los materiales (acero inoxidable obligatorio para gases corrosivos, latón desengrasado para oxígeno).
2. «¿Qué nivel de pureza de gas?»
   • Acción: para ALPHAGAZ™, se requiere tecnología de fuelle o membrana metálica para evitar la difusión de impurezas.
3. «¿Cuál es el tipo de racor de mi botella?»
   • Acción: compruebe la ojiva de la botella o la ficha técnica (ej.: Nitrógeno = Tipo C, rosca a derechas).
4. «¿Qué presión tiene la botella?»
   • Acción: compruebe si sus botellas son de 200 bar (estándar) o superiores. El manómetro de entrada debe cubrir este rango.
5. «¿Qué presión de salida necesito?»
   • Acción: consulte la placa de características de su instrumento (ej.: un GC suele requerir 5 bar. Un reductor de 0-10 bar será más preciso que uno de 0-50 bar).
6. «¿Qué estabilidad de presión necesito?»
   • Acción: para los equipos de análisis, opte sistemáticamente por un reductor de doble etapa.
7. «¿Es el gas peligroso para mí?»
   • Acción: si el gas es tóxico (ej.: monóxido de carbono) o inflamable (ej.: propano), prevea una línea de purga hacia el exterior conectada a la válvula de seguridad del reductor.
8. «¿Conozco las buenas prácticas para montar un reductor de presión?»
   • Acción: afloje totalmente el mando de regulación antes de abrir la botella para evitar el «golpe de ariete» en la membrana. Abra la botella lentamente.

Mantenimiento y vida útil del reductor de presión

Advertencia de seguridad: un reductor (regulador) de presión no es eterno (vida útil de 5 a 10 años según el uso). Si hereda el reductor de un compañero, considérelo sospechoso hasta que se demuestre lo contrario. Ante la mínima duda sobre un manómetro doblado, un rastro de aceite para el O₂ o un almacenamiento sin tapones: cámbielo. Su seguridad vale más que el precio de un reductor.

Consejos de mantenimiento:

• Realice una prueba de estanqueidad anual (con un detector de fugas espumoso compatible o uno electrónico).
• No engrase nunca un reductor (riesgo mortal en presencia de oxígeno).
• Compruebe que la aguja de los manómetros vuelve correctamente a cero cuando no hay presión.

Consejos de almacenamiento:

• Destense el muelle de regulación (mando de regulación aflojado) para no fatigar la membrana.
• Tape sistemáticamente los orificios de entrada y salida para evitar la entrada de polvo.
• Guárdelo en una caja limpia, protegido contra golpes.

Preguntas frecuentes

Respuestas rápidas a sus dudas sobre la elección del reductor de presión

P. ¿Puedo utilizar un reductor de presión de O₂ en una botella de nitrógeno?
R. No. Los racores son diferentes (Tipo F frente a Tipo C) para evitar errores de conexión. No utilice nunca adaptadores, ya que un reductor que haya servido para nitrógeno (potencialmente con restos de grasa) podría ser extremadamente peligroso si se vuelve a conectar a una botella de oxígeno más adelante.

P. ¿Cuál es la vida útil de un reductor de presión de laboratorio?
R. La vida útil recomendada es generalmente de 5 a 10 años. No obstante, este periodo depende del entorno (si es corrosivo o no) y de la intensidad de uso. Es obligatorio realizar una inspección visual y una prueba de estanqueidad anualmente.

P. ¿Se debe abrir la botella de gas con el reductor de presión abierto o cerrado?
R. El reductor de presión debe estar siempre cerrado (mando de regulación aflojado, girando libremente) antes de abrir la válvula de la botella. Esto evita enviar un impacto de presión brusco a la membrana (golpe de ariete) que podría dañar tanto el reductor como el instrumento conectado.

P. ¿Qué diferencia hay entre un reductor de simple etapa y uno de doble etapa?
R. Un reductor de doble etapa compensa automáticamente el descenso de presión de la botella a medida que esta se vacía, manteniendo una presión de salida constante. Es una tecnología indispensable para la cromatografía (GC), ya que asegura la reproductibilidad de los análisis sin necesidad de reajustes manuales.

P. ¿Qué ocurre si mi reductor de presión tiene una fuga?
R. Debe dejar de usar los reductores afectados inmediatamente. Realice una prueba de estanqueidad para comprobar el caudal de pérdida y verifique la integridad del diafragma.

P. ¿Cómo garantizar una conexión segura?
R. Asegúrese de que el racor coincide con el gas de la botella y abra la válvula lentamente. Un sistema de control adecuado en sus aplicaciones garantiza que la presión se mantenga estable de forma segura.
